Погружаемся в системы координат. Часть 1 - как всё начиналось

16 апреля 2021

Это архивная статья. Оригинал на https://dzen.ru/a/YHk1pK9AyyKAQ_08

Введение: данная статья открывает серию статей по работе с системами координат внутри САПР (в основном, в рамках продуктов Autodesk) и позволяет перейти к частным случаям вопросов координации как на глобальном, так и на локальном уровне. Здесь будет дано описание библиотеки СК, ее элементов и тех ошибок, которые возникали на разных этапах её (библиотеки) создания.

Другие версии статей из серии:

  1. Часть 2 - ручное внесение в библиотеку информации о СК

  2. Часть 3 - нестандартные виды определений СК

  3. Часть 4 - автоматизация формирования библиотеки СК

  4. Часть 5 - стандартные инструменты пересчета координат

  5. Часть 6 - автоматизация пересчета координат

Немного предыстории

Впервые я прямо столкнулся с непонятными системами координат, когда работая в структуре ПСС Грайтек в июне 2019 г. как “специалист по инфраструктуре” намертво застрял на проблеме “как загрузить сцену из InfraWorks в имеющуюся координационную модель в Navisworks в системе координат г. Москвы”.

Это сейчас я могу с уверенностью сказать, что это делается следующим образом:

  1. Назначить в свойствах модели InfraWorks систему координат для г. Москва из готовой библиотеки систем координат

  2. Экспортировать файл FBX из InfraWorks с пользовательскими настройками (0,0,0) и таковым загрузить в Невис (Navisworks, далее)

Тогда мне помог бывший сотрудник данной компании, дав эту готовую библиотеку, но желание познать это никуда не пропало.

Казалось бы, простые действия, но по факту, чтобы претворить их в жизнь мне потребовалось по скромным прикидкам порядка 8 месяцев, чтобы это осознать и еще полгода чтобы кое-что автоматизировать.

Где была зарыта собака?

А собака была зарыта забыта среди упомянутой библиотеки систем координат. Но перед тем как перейти к проблематике вопроса, сперва сделаем шажок назад, задавшись вопросом “а что такое библиотека систем координат?”.

Что такое библиотека систем координат?

Вообще говоря, глобально, все продукты Autodesk используют одну и ту же библиотеку систем координат. Это одна из “аксиом”, которую нужно принять. При этом библиотека подразделяется на системную (поставляемую с продуктами) и пользовательскую (поставляемую отдельно от продуктов/собираемую конечными пользователями самостоятельно).

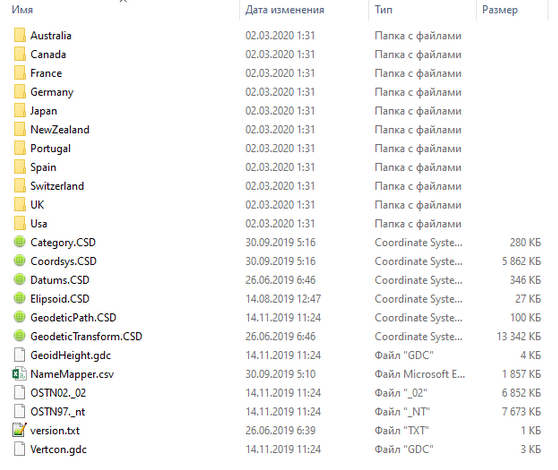

Перед вами содержимое системной части библиотеки

Если говорить еще глубже - то инструменты по работе с СК опираются базово на open source решение - OsGeo.MapGuide с некоторыми глючными дополнениями от Autodesk.

Системные библиотеки имеют статичный файловый путь вида:

C:\ProgramData\Autodesk\Geospatial Coordinate Systems 14.07

Где “14.07” - версия пакета (этот номер был вроде бы для линейки 2020), соответственно для 2021 он будет “14.08” и т.д.

Пользовательские библиотеки имеют также статичный путь, не зависящий от версии линейки продуктов:

%LOCALAPPDATA%\Autodesk\User Geospatial Coordinate Systems

Этот путь справедлив, как позиционируется где-то в Справке на AKN, для продуктов с версий 2014.

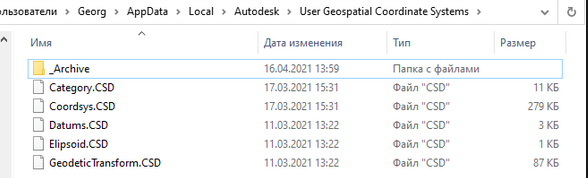

Перед вами содержимое пользовательской библиотеки

И всё же, в чем была проблема?

А проблема была в том, что в связи с официальной секретностью параметров для отечественных СК их не было в составе системной библиотеки.

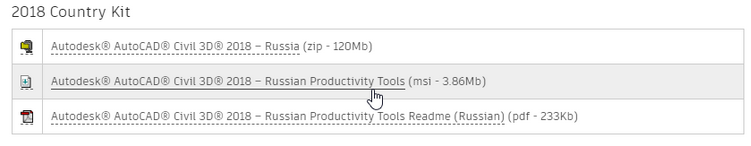

Но … данная библиотека в некоем виде была сформирована в рамках пакета локализации для Civil 3D к (вроде) 2018 версии Игорем Рогачевым, от чего я и отталкивался в дальнейших своих попытках осознания проблематики вопроса.

Если не ошибаюсь, она была в составе этого пакета здесь https://knowledge.autodesk.com/support/civil-3d/downloads/caas/downloads/content/civil-3d-country-kits-for-russia-0.html

Что было дальше?

Не помню, на каком этапе я осознал, что данный пакет неполный - но где-то к концу августа 2019 г. я уже добавил в библиотеку (что шла со времен кантри кита) парочку определений, чтобы они работали.

Тут я прошу внимания читателя, и одновременно прошу извинить за последующие строки, так как без данной “вводной” понять механику работы СК будет сложно

Как работают системы координат?

Отдалимся пока от глобальной проблемы неполного содержания библиотеки СК, а рассмотрим механику взаимодействия элементов библиотеки друг с другом.

Какие есть элементы?

Снова та же картинка

Теперь посмотрим внимательно на картинку выше (исключая папку). Нас интересуют именно конфигурационные файлы *.CSD. Не уверен как они расшифровываются - возможно типа “Coordinates Systems Dictionary”.

Каждый из этих файлов хранит отдельные элементы в составе библиотеки

Как они взаимосвязаны?

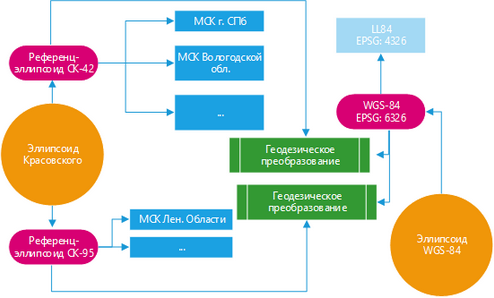

Тут на помощь приходит следующая блок-схема, иллюстрирующая логику взаимодействия этих параметров:

Блок-схема (делал в MS Visio)

Предположим, что есть некая система координат, пусть для примера для г. СПб, и есть необходимость связать данные в системе координат WGS-84 (EPSG:4326) с ней. К примеру, это векторные контуры зданий из OSM (Open Street Maps).

Наша логика действия такая, чтобы удостовериться, что для родительского референц-эллипсоида СК для СПб было бы какое-либо геодезическое преобразование, которое связывало бы данный референц-эллипсоид и референц-эллипсоид конечной системы (LL84). Тогда данные смогут быть преобразованы.

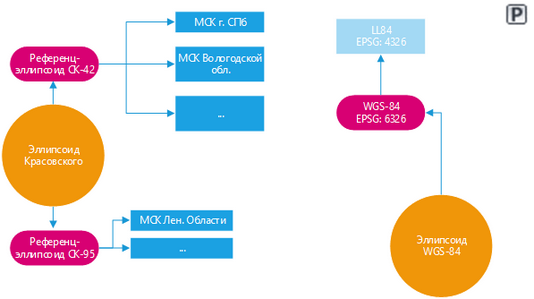

А теперь покажем как выглядела схема ДО моих изменений пакета координат:

Как было “ДО”

Видите? Отсутствуют элементы типа “геодезическое преобразование”. И логично, что данные из WGS-84 (это к примеру база данных модели InfraWorks/спутниковые снимки/векторные данные OSM/рельефные карты SRTM) никак не смогут быть скоординированы с нашей моделью при условии что она запроектирована в местных СК.

Еще о подводных камнях

Многие проблемы (существующие и потенциальные) будут связаны с официальной секретностью параметров отечественных систем координат. Одна из них - это возможные невязки данных при вставке каких-либо “публичных данных” из “географической среды общих данных”. Тут следующие пути - либо меняем датумы (читай тут), либо ищем точные параметры (копаемся на форумах/спрашиваем коллег/запрашиваем официально), либо переходим к вычислению параметров системы координат, которая даст наименьшую погрешность.

Чтобы логически закончить данную часть, рассмотрим ещё один кейс, связанный с внесением информации о системе координат в библиотеку.

Пути задания систем координат

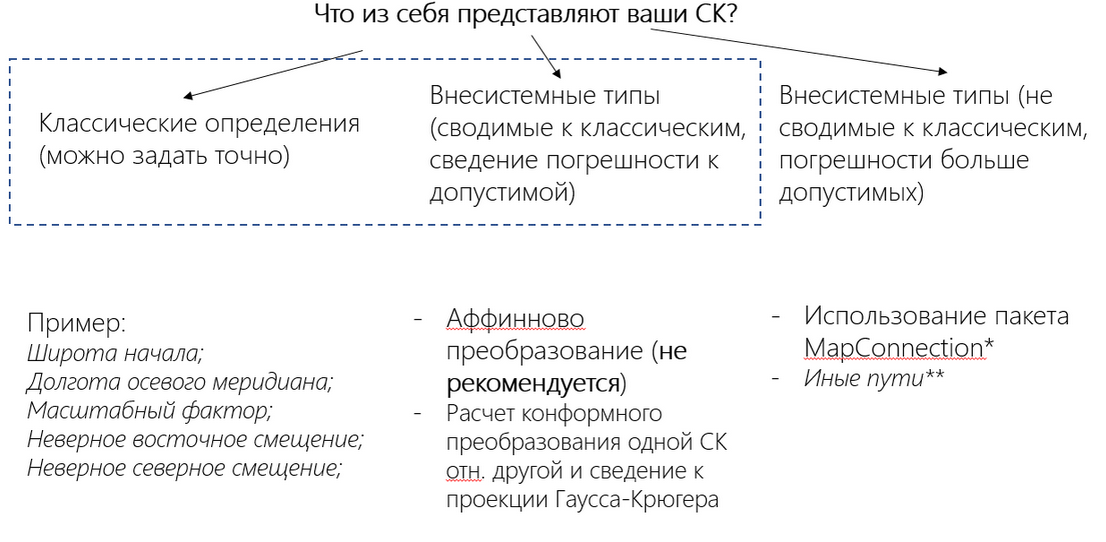

Схема задания СК в зависимости от их формулировок

Самый хороший вариант, если это некое стандартное определение/формулировка с известными (хорошо, если, официальными параметрами). Тогда методика её задания будет простой (см. тут).

Следующий путь (наиболее вероятный), что систему координат потребуется посчитать вручную по набору опорных точек. Здесь есть как минимум 2 метода - аффинново преобразование (тип проекции “Поперечная Меркатора с последующей аффинновой переработкой”) и конформное преобразование с получением описания проекции “Гаусса-Крюгера”. Здесь мы берем координаты точек/пунктов в другой системе координат и относительно неё (этой второй СК) формируем описание новой СК (это мы детально рассмотрим в следующих частях цикла статей).

Отдельный случай - когда единичные объекты, выполняемые в некой системе координат (зачастую условной/местной/строительной), необходимо свести к некой глобальной СК (городской/региональной/мировой) в рамках ограниченной зоны местности [до десятка кв. км]. Здесь операции выполняются уже не через привычное создание СК, а через прямой пересчет координат (получение параметров трансформации между двумя СК и применение их для пересчета данных). К слову, данный способ мы реализовывали на нашем курсе по BIM-менеджменту 2020-2021 когда связывали модели из Renga с нашей сборкой в Navisworks. Это мы также обязательно отсвятим далее.

И, наконец, последний момент, напрямую связанный с вопросом формирования библиотеки СК - это автоматизация внесения изменений в неё/объединение с другими библиотеками и её перевод в иное описание будет также освящен в отдельной статье при помощи разработанного пакета для Dynamo под названием MapConnection.
